5.368,00 €
Sofort verfügbar, Lieferzeit: 3-4 Wochen

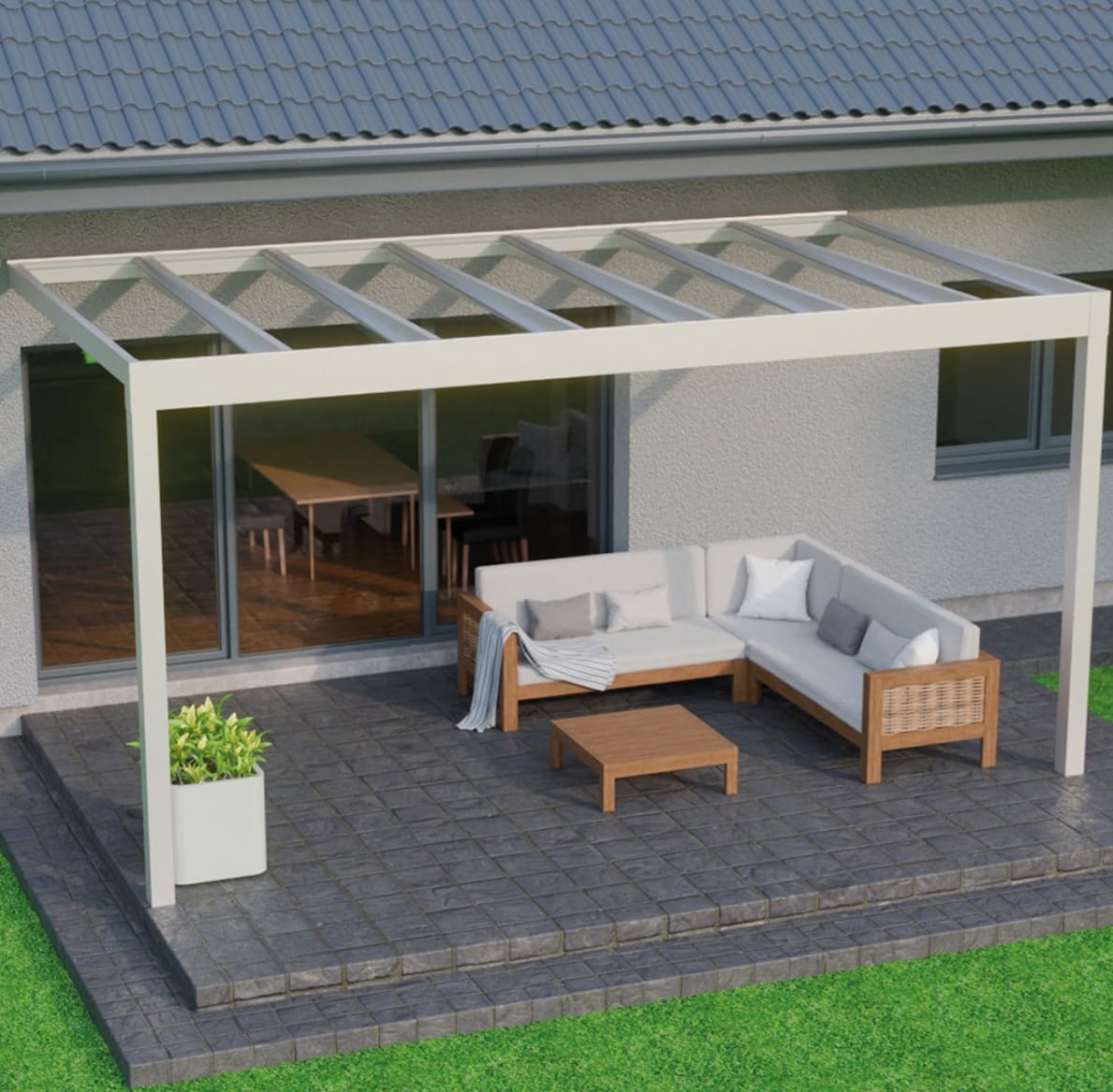

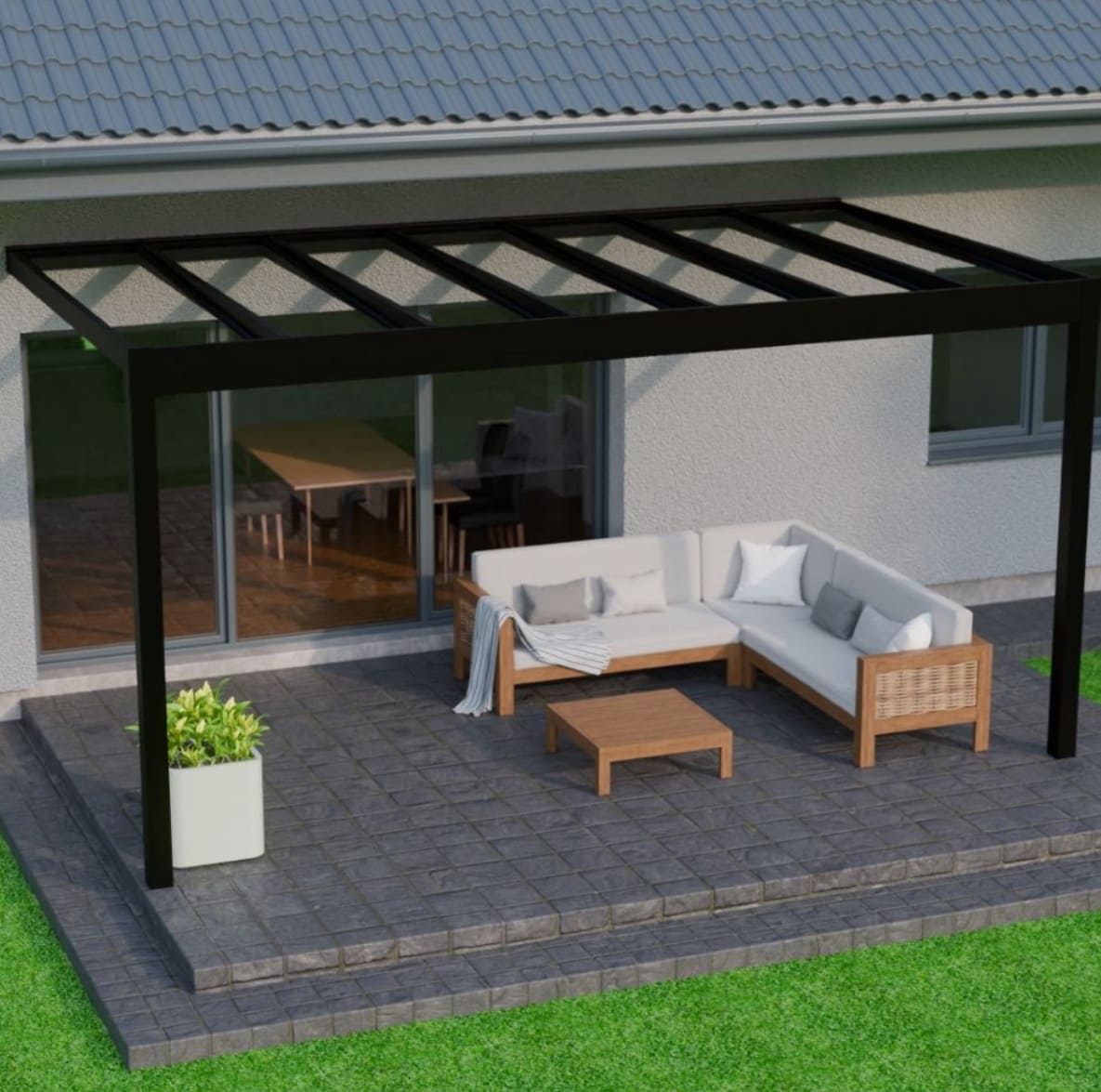

Trebbiano verbindet moderne kubistische Architektur mit einem hochwertigen Glasdach und serienmäßig integrierter LED-Beleuchtung.
Das Gefälle des Daches liegt innerhalb der Konstruktion. Dadurch bleibt die äußere Linienführung geradlinig und reduziert – für eine Terrassenüberdachung, die sich besonders harmonisch in moderne Architektur einfügt.
Vier Systembreiten für unterschiedlich große Terrassen.
Großzügige Überdachung auch für tiefe Terrassenbereiche.
44.2 serienmäßig, 55.2 optional für höhere Belastbarkeit.
Warmweiße Beleuchtung mit 2700 K innenliegend in der Rinne.
Von außen bleibt die Konstruktion klar und geradlinig. Das technisch erforderliche Gefälle wird innerhalb des Dachaufbaus realisiert und ist in der Außenansicht nicht als klassisch geneigtes Terrassendach wahrnehmbar.
Die zulässigen Schnee- und Windlasten unterscheiden sich abhängig von Dachgröße und gewählter Verglasung. Die detaillierten Werte finden Sie direkt in den technischen Tabellen unterhalb.
Die warmweiße LED-Beleuchtung ist direkt in die Innenseite der Dachrinne integriert. So entsteht eine gleichmäßige Beleuchtung des Terrassenbereichs, ohne zusätzliche sichtbare Leuchten an der Konstruktion.
Die zulässigen Belastungen unterscheiden sich abhängig von Abmessung und Verglasung. Nutzen Sie für die Planung die nachfolgenden Trebbiano-Lasttabellen.
Zu den Schnee- & Windlasten ↓Trebbiano – kubistisches Glas-Terrassendach mit LED. Breite bis 680,6 cm, Tiefe bis 448,2 cm und je nach Ausführung Schneelast bis 173 kg/m². Mit innenliegendem Gefälle, stabiler Aluminium-Konstruktion, VSG 44.2 bzw. optional VSG 55.2 und serienmäßiger warmweißer LED-Beleuchtung mit 2700 K.
Die Tabellen zeigen die maximalen Netto-Schnee- und Windlasten je Terrassenüberdachung. Grundlage ist ein Bezugszeitraum von 50 Jahren, Folgeklasse CC1, sowie eine maximale Durchbiegung L/200 der Aluminiumbauteile gemäß EN 1990. Die Dachverglasung basiert auf der DIN 18008.
Hinweis: Die „max. Belastung“ ist der charakteristische Wert ohne Sicherheitsfaktoren bzw. Reduktion über den Bezugszeitraum.
| Größe (B × A) mm | ↓ Last (kN/m²) | ↓ Last (kg/m²) | Windsog (kN/m²) |
|---|---|---|---|
| 3914 × 2982 | 1,04 | 106 | 1,22 |
| 4878 × 2982 | 1,04 | 106 | 1,22 |
| 5842 × 2982 | 1,04 | 106 | 1,22 |
| 6806 × 2982 | 1,04 | 106 | 1,22 |
| 3914 × 3482 | 1,04 | 106 | 1,22 |
| 4878 × 3482 | 1,04 | 106 | 1,22 |
| 5842 × 3482 | 1,04 | 106 | 1,22 |
| 6806 × 3482 | 1,04 | 106 | 1,22 |
| 3914 × 3982 | 1,04 | 106 | 1,22 |
| 4878 × 3982 | 1,04 | 106 | 1,22 |
| 5842 × 3982 | 1,04 | 106 | 1,22 |
| 6806 × 3982 | 1,00 | 106 | 1,22 |
| 3914 × 4482 | 1,04 | 106 | 1,22 |
| 4878 × 4482 | 1,04 | 106 | 1,22 |
| 5842 × 4482 | 1,04 | 106 | 1,22 |
| 6806 × 4482 | 0,86 | 88 | 1,22 |
| Größe (B × A) mm | ↓ Last (kN/m²) | ↓ Last (kg/m²) | Windsog (kN/m²) |
|---|---|---|---|
| 3914 × 2982 | 1,70 | 173 | 1,93 |
| 4878 × 2982 | 1,70 | 173 | 1,93 |
| 5842 × 2982 | 1,70 | 173 | 1,93 |
| 6806 × 2982 | 1,70 | 173 | 1,93 |
| 3914 × 3482 | 1,70 | 173 | 1,93 |
| 4878 × 3482 | 1,70 | 173 | 1,93 |
| 5842 × 3482 | 1,70 | 173 | 1,93 |
| 6806 × 3482 | 1,62 | 165 | 1,93 |
| 3914 × 3982 | 1,70 | 173 | 1,93 |
| 4878 × 3982 | 1,70 | 173 | 1,93 |
| 5842 × 3982 | 1,70 | 173 | 1,93 |
| 6806 × 3982 | 1,00 | 102 | 1,93 |
| 3914 × 4482 | 1,42 | 145 | 1,92 |
| 4878 × 4482 | 1,42 | 145 | 1,92 |
| 5842 × 4482 | 1,42 | 145 | 1,92 |
| 6806 × 4482 | 0,86 | 88 | 1,75 |
