SMART · MONTAGEVORBEREITUNG

Unteres H-Profil mit Laufwagen bereits vormontiert.

Bei jedem SMART Glaselement ist das untere H-Profil inklusive Laufwagen bereits werkseitig an der 10-mm-ESG-Scheibe montiert.

Dieser Arbeitsschritt entfällt damit bei der Montage vor Ort. Das vorbereitete Glaselement kann direkt in das zuvor montierte Schienensystem eingesetzt werden.

01 10 mm ESG fertiges SMART Glaselement

02 H-Profil vormontiert fest am unteren Rand der Scheibe

03 Laufwagen bereits montiert vorbereitet für das Schienensystem

SMART Vorteil Kein separates Montieren des H-Profils und der Laufwagen vor Ort.

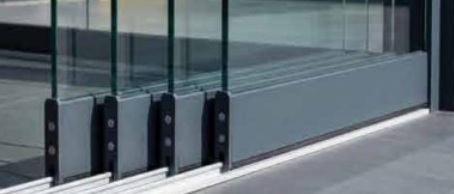

SMART Glaselement mit vormontiertem HA-Profil und Laufwagen

Vormontiert H-Profil + Laufwagen

unten am Glas H-Profil

im Profil Laufwagen

Montage vor Ort Glaselement einsetzen →

Was bedeutet das für die Montage?

Das Glaselement kommt bereits vorbereitet bei Ihnen an.

1 Schienen montieren

→

2 Glaselement einsetzen

→

3 Lauf prüfen & einstellen

SMART · MONTAGEANLEITUNG

SMART montieren –
Schritt für Schritt.

Nach der Vorbereitung beginnt die eigentliche Montage mit der exakten Positionierung der Schienen. Anschließend werden die vormontierten Glaselemente eingesetzt und die Anlage eingestellt.

Arbeiten Sie die Schritte in dieser Reihenfolge durch und prüfen Sie die Ausrichtung fortlaufend.

01 POSITION

SCHIENENLAGE FESTLEGEN

Position der Glasschiebewand bestimmen.

Legen Sie fest, wo Ober- und Unterschiene verlaufen sollen. Prüfen Sie den vorhandenen Untergrund und berücksichtigen Sie bei der Planung auch die Entwässerung.

✓ Montageposition festlegen

✓ Untergrund kontrollieren

✓ Entwässerung berücksichtigen

FÜHRUNGSSCHIENE

BODENSCHIENE

GEMEINSAME FLUCHT

02 SCHIENEN

BODEN- & FÜHRUNGSSCHIENE

Schienen montieren und sauber ausrichten.

Montieren Sie die Schienen an der zuvor festgelegten Position. Kontrollieren Sie währenddessen die Ausrichtung und stellen Sie sicher, dass Ober- und Unterschiene korrekt zueinander verlaufen.

✓ Schienen positionieren

✓ Waage und Lot kontrollieren

✓ Flucht beider Schienen prüfen

OBERE BEFESTIGUNG

OBER- UND UNTERSCHIENE zueinander ausrichten

VIDEOANLEITUNG

SMART Montage im Video ansehen.

Das Montagevideo zeigt den Ablauf von der Schienenpositionierung bis zur abschließenden Einstellung der SMART Glasschiebewand.

01 Schienen

→

02 Glas

→

03 Justage

03 GLASELEMENTE

SCHEIBEN EINSETZEN

Vormontierte SMART Glaselemente in die Schienen einsetzen.

Da die H-Profile bereits werkseitig an den ESG-Scheiben montiert sind, können die vorbereiteten Glaselemente direkt in das montierte Schienensystem eingesetzt werden.

Arbeiten Sie beim Einsetzen der großen 10-mm-ESG-Elemente vorsichtig und vermeiden Sie harte Stöße gegen die Glaskanten.

1 · OBEN EINFÜHREN

↑

↓

2 · IN BODENSCHIENE SETZEN

SMART H-Profile vormontiert

04 ÜBERLAPPUNG

SCHEIBENPOSITION PRÜFEN

Standardmäßig etwa 4 cm Überlappung kontrollieren.

Die einzelnen Glaselemente überlappen sich im geschlossenen Zustand. Bei der SMART Standardausführung ist eine Überlappung von etwa 4 cm vorgesehen.

ca. 4 cm

ÜBERLAPPUNGSBEREICH Scheibenposition kontrollieren

05 FEINJUSTAGE

ANLAGE EINSTELLEN

Lauf und Ausrichtung kontrollieren.

Nach dem Einsetzen werden die Glaselemente kontrolliert und bei Bedarf eingestellt. Prüfen Sie den Lauf der Scheiben, das Höhen- und Seitenspiel sowie die Position der Stopper.

✓ Scheiben laufen sauber

✓ Überlappungen stimmen

✓ Stopper korrekt positioniert

AUSRICHTUNG

↕ prüfen & feinjustieren ↔

06 ABSCHLUSS

GRIFFE & ZUBEHÖR

Zum Schluss Griffe und Zubehör montieren.

Nachdem die Glasschiebewand ausgerichtet ist und sauber läuft, werden die vorgesehenen Griffe und weiteren Zubehörkomponenten montiert beziehungsweise kontrolliert.

01 Position bestimmen

→

02 Griff montieren

→

03 Abschluss prüfen

SMART Griffmontage

VIDEO · GRIFFMONTAGE

SMART Griff richtig montieren.

Im zweiten Video wird die Montage des SMART Griffs separat gezeigt.

Erst die Glasschiebewand vollständig ausrichten – anschließend Griff und Zubehör fertig montieren.

SONDERFALL · VERSENKTE BODENSCHIENE

Messbezug und Entwässerung berücksichtigen.

Wird die Bodenschiene versenkt eingebaut, ist die Unterkante der Schiene der relevante Mess-Ausgangspunkt. Gleichzeitig sollte die Entwässerung bereits bei der Planung berücksichtigt werden.

TERRASSENOBERFLÄCHE

← MESSBEZUG:
UNTERKANTE SCHIENE

↓ Entwässerung
berücksichtigen

SMART MONTAGECHECK

Vor dem Abschluss einmal alles kontrollieren.

✓ Schienen ausgerichtet

✓ Scheiben eingesetzt

✓ Überlappung geprüft

✓ Lauf kontrolliert

✓ Stopper geprüft

✓ Griffe montiert

MONTAGE ABGESCHLOSSEN? Noch wichtige Hinweise und häufige Fragen.

✓ VORBEREITUNG → ✓ MONTAGE → FAQ & SERVICE

Hinweise & FAQ ↓

SMART · MONTAGE ABSCHLIESSEN

Noch einmal prüfen –
dann ist SMART fertig.

Nach dem Einsetzen und Ausrichten der Glaselemente lohnt sich eine abschließende Kontrolle der gesamten Anlage.

Besonders wichtig sind Schienenflucht, Scheibenlauf, Überlappung und die richtige Position der Zubehörteile.

TYPISCHE MONTAGEFEHLER

Diese Punkte besser vor dem Abschluss kontrollieren.

Kleine Abweichungen bei der Montage können sich später beim Lauf und bei der Stellung der Glaselemente bemerkbar machen.

↔

Ober- und Unterschiene nicht in einer Flucht

Beide Schienen müssen passend zueinander positioniert und ausgerichtet sein.

↕

Einbauhöhe am falschen Bezugspunkt genommen

Besonders bei einer versenkten Bodenschiene muss der vorgesehene Messbezug berücksichtigt werden.

≈

Überlappung nicht kontrolliert

Nach dem Einsetzen die Stellung der einzelnen Glaselemente und deren Überlappung prüfen.

◇

Glaskanten auf harten Untergrund gestellt

10-mm-ESG-Elemente vorsichtig handhaben und insbesondere die Glaskanten schützen.

↓

Entwässerung nicht berücksichtigt

Bei der Planung der Bodenschiene auch Wasserablauf und vorhandene Einbausituation beachten.

✓

Griff montiert, bevor die Anlage fertig eingestellt ist

Erst Scheibenlauf und Ausrichtung fertig prüfen, anschließend Griff und Zubehör abschließen.

60-SEKUNDEN-CHECK

Einmal komplett öffnen und schließen.

Bewegen Sie alle Glaselemente über den gesamten vorgesehenen Laufweg und kontrollieren Sie die Anlage sowohl im geöffneten als auch im geschlossenen Zustand.

01 Öffnen alle Scheiben bewegen

→

02 Schließen Endposition prüfen

→

03 Überlappung Scheibenstellung prüfen

→

✓ Fertig Zubehör kontrollieren

SMART MONTAGE · FAQ

Häufige Fragen nach der Montage.

Müssen die H-Profile bei SMART noch auf das Glas montiert werden? +

Nein. Die H-Profile werden bei SMART bereits werkseitig an den Glaselementen montiert geliefert.

Wie stark ist das Glas der SMART Glasschiebewand? +

SMART verwendet 10 mm ESG (Einscheibensicherheitsglas).

Wie groß soll die Überlappung der Scheiben sein? +

Bei den SMART Standardausführungen ist typischerweise eine Überlappung von etwa 4 cm vorgesehen. Entscheidend ist die jeweilige Produktausführung.

Kann die SMART Bodenschiene versenkt montiert werden? +

Eine versenkte Einbausituation kann bei der Planung berücksichtigt werden. Wichtig sind dabei der richtige Messbezug und eine geeignete Entwässerung der Einbausituation.

Was kann ich tun, wenn eine Scheibe nicht sauber läuft? +

Prüfen Sie zunächst die Ausrichtung von Ober- und Unterschiene sowie die Stellung der Glaselemente. Anschließend sollten Lauf, Stopper und die Feinjustage kontrolliert werden.

Kann ich bei einer Montagefrage Fotos schicken? +

Ja. Am besten senden Sie uns ein oder mehrere aussagekräftige Fotos der Einbausituation und eine kurze Beschreibung Ihrer Frage.

SMART GLASSCHIEBEWÄNDE

SMART als Standardausführung oder individuell nach Maß.

Sie planen noch eine weitere Glasschiebewand? Wählen Sie die passende SMART Ausführung.

SMART STANDARD

SMART Standardgrößen 2–6 Spuren · 10 mm ESG

GLAS Klarglas oder je nach Variante getönt

→

SMART MASS

← INDIVIDUELLE BREITE →

SMART Maßanfertigung Breite und Höhe individuell gefertigt

GLAS Klarglas

→

FRAGE WÄHREND DER MONTAGE?

Foto schicken – Problem zeigen.

Bei einer konkreten Montagefrage ist ein Foto meist hilfreicher als eine lange Beschreibung. Senden Sie uns die Einbausituation und nennen Sie kurz, bei welchem Arbeitsschritt Sie sind.

FOTO Detail zeigen

SCHRITT Problem beschreiben

→

TERRAWIN Unterstützung

Foto per WhatsApp → +49 30 25814 1190 → info@terrawin.de →

SMART MONTAGE

Ausgerichtet.
Eingestellt. Fertig.

Von der Schienenmontage über das Einsetzen der 10-mm-ESG-Elemente bis zur abschließenden Griffmontage: Damit ist die SMART Montage vollständig vorbereitet und erklärt.

10 mm ESG 2–6 Spuren H-Profile vormontiert SMART

TERRAWIN SMART MONTAGE ABGESCHLOSSEN

✓ SCHIENEN ✓ GLAS ✓ JUSTAGE ✓ GRIFF

SMART Standard → SMART Maßanfertigung → ← zurück zum Ratgeber
