DELUXE · TECHNIK IM DETAIL

DELUXE Glasschiebewand –
Technik im Detail

Eine Glasschiebewand wirkt auf den ersten Blick einfach. Entscheidend für Bedienung und Alltag ist jedoch das Zusammenspiel aus Schienen, Laufwagen, Profilen und Glas.

DELUXE kombiniert 10-mm-ESG-Glaselemente mit einem mehrspurigen Aluminiumsystem für Anlagen mit 3 bis 7 Spuren.

10
mm ESG Glaselemente
3–7
Spuren DELUXE Schienensystem
4
Profilfarben inklusive Cremeweiß
Technik ansehen ↓ DELUXE ansehen →
DELUXE Glasschiebewand von TerraWin
TERRAWIN DELUXE Schienen · Lauftechnik · 10 mm ESG
DAS SYSTEM

Mehrspuriges Schiebesystem für 3 bis 7 Spuren.

Jedes Glaselement läuft auf einer eigenen Spur. Dadurch können mehrere Glasscheiben hintereinander verschoben und kompakt zusammengeschoben werden.

Die konkrete Anzahl der Spuren wird passend zur gewünschten Anlagenbreite und Ausführung gewählt.

SCHEMATISCH DELUXE Mehrspursystem
SPUR 1 SPUR 2 SPUR 3 SPUR 4 SPUR 5
DELUXE erhältlich mit 3–7 Spuren
TECHNIK AUF EINEN BLICK

Sechs Bausteine des DELUXE Systems.

In den folgenden Abschnitten sehen wir uns diese Komponenten und ihre Funktion genauer an.

01
Schienensystem obere Führung und mehrspurige Bodenschiene
02
Laufwagen Lauftechnik unter den Glaselementen
03
H-Profile Verbindung von Glas und Lauftechnik
04
10 mm ESG transparente Glaselemente
05
Wasserführung Entwässerung innerhalb der Bodenschiene
06
Ausstattung Mitnehmer und optionales Schloss
PROFILE & BODENSCHIENE

Durchgängiges Erscheinungsbild.

Bei DELUXE wird auch die Bodenschiene passend zur gewählten Profilfarbe ausgeführt.

Anthrazit
Schwarz
Weiß
DELUXE Cremeweiß
GLEICHE SYSTEMBASIS

DELUXE Standard oder Maßanfertigung.

DELUXE Standardgrößen 10 mm ESG · 3–7 Spuren → DELUXE Maßanfertigung Breite + Höhe individuell gefertigt →
ALS NÄCHSTES Bodenschiene, Wasserablauf und Laufspuren im Detail.
✓ SYSTEM → BODENSCHIENE → WASSERABLAUF → LAUFSPUREN
Schienentechnik ↓
DELUXE · SCHIENENTECHNIK

Die Technik beginnt
in der Bodenschiene.

Die DELUXE Bodenschiene übernimmt mehrere Aufgaben: Sie führt die Glaselemente, nimmt die Laufspuren auf und unterstützt die kontrollierte Ableitung von Wasser.

Entscheidend sind ein sauberer Untergrund, die korrekte Ausrichtung und eine zur Einbausituation passende Entwässerung.
01 BODENSCHIENE
FLACHER AUFBAU

Für einen dezenten Übergang auf der Terrasse.

Die DELUXE Bodenschiene besitzt einen flachen Aufbau und kann abhängig von der baulichen Situation auch in den Boden integriert werden.

Dadurch lässt sich ein optisch ruhiger, nahezu ebener Übergang zwischen Innen- und Außenbereich realisieren.

✓ flache Bodenschiene
✓ versenkter Einbau möglich
✓ dezenter Übergang
BEI VERSENKTEM EINBAU Untergrund und Wasserableitung bereits bei der Planung berücksichtigen.

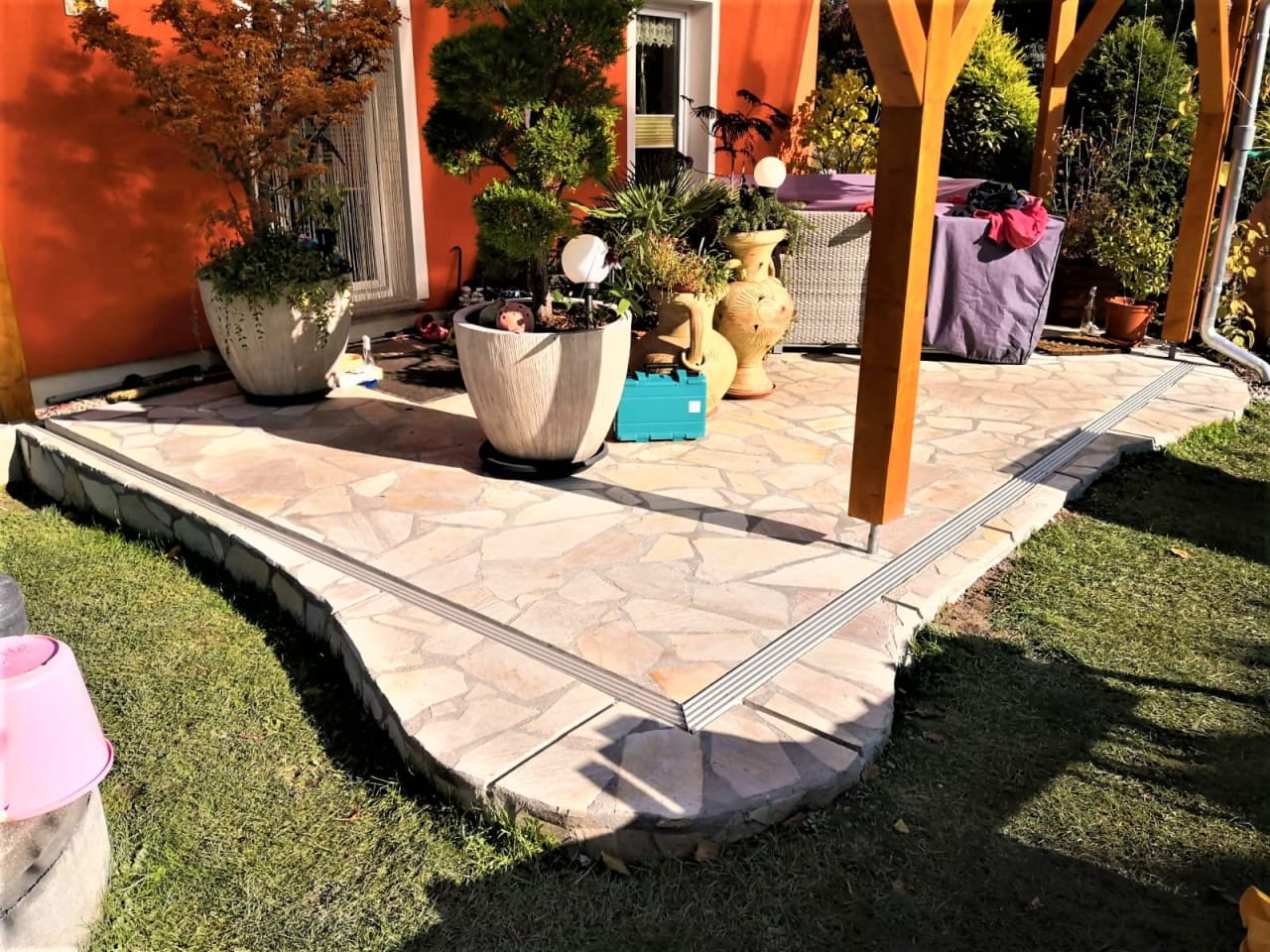

EINBAUBEISPIEL Bodenschiene im Boden
DELUXE Bodenschiene einer Glasschiebewand im Boden eingelassen
EINBAU integriert
ÜBERGANG nahezu eben
WICHTIG Drainage mitplanen

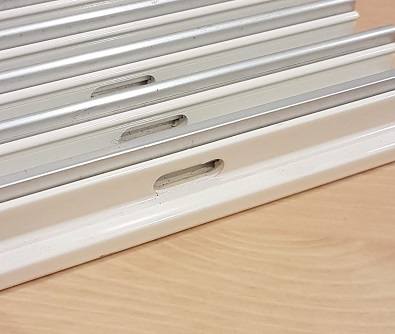

DETAILANSICHT Wasserführung der Bodenschiene
Wasserablauf der DELUXE Glasschiebewand Bodenschiene
SCHIENE Wasserführung
ÖFFNUNGEN Ablauf
PFLEGE sauber halten
02 WASSERFÜHRUNG
INTEGRIERTER WASSERABLAUF

Regenwasser kontrolliert aus der Schiene ableiten.

In der Bodenschiene befinden sich Öffnungen beziehungsweise Ablaufbereiche, über die anfallendes Wasser aus dem Schienensystem geführt werden kann.

Besonders bei einem versenkten Einbau muss deshalb bereits die bauliche Situation unter und neben der Schiene berücksichtigt werden.

01 Wasser gelangt in die Schiene
→
02 Ablauf führt Wasser weiter
→
03 Entwässerung baulich sicherstellen
WICHTIG BEI VERSENKTER BODENSCHIENE

Wasser muss auch unterhalb der Schiene weiter abfließen können.

01 Untergrund tragfähige Auflage schaffen
02 Einbauhöhe vor Montage festlegen
03 Entwässerung Wasserweg berücksichtigen
04 Zugänglichkeit Reinigung ermöglichen
03 SCHIENENLÄNGE
DURCHGEHENDE SCHIENEN

Ruhiger Schienenverlauf ohne unnötige Übergänge.

Durchgehende Schienen reduzieren Unterbrechungen innerhalb der Laufwege und schaffen eine saubere Führung über die Anlagenbreite.

Gerade bei größeren Öffnungen entsteht dadurch ein technisch und optisch ruhiger Aufbau.

LAUFWEG durchgehend
AUFBAU weniger Übergänge
EINSATZ auch für breite Anlagen

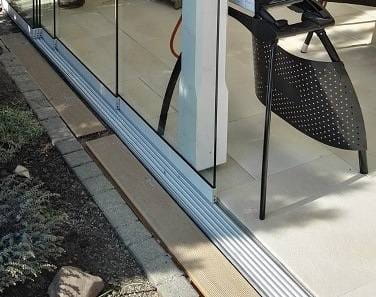

MONTIERTE ANLAGE Durchgehende Bodenschiene
Durchgehende Schiene einer DELUXE Glasschiebewand
FÜHRUNG durchgehend
ANLAGE mehrspurig
DELUXE 3–7 Spuren

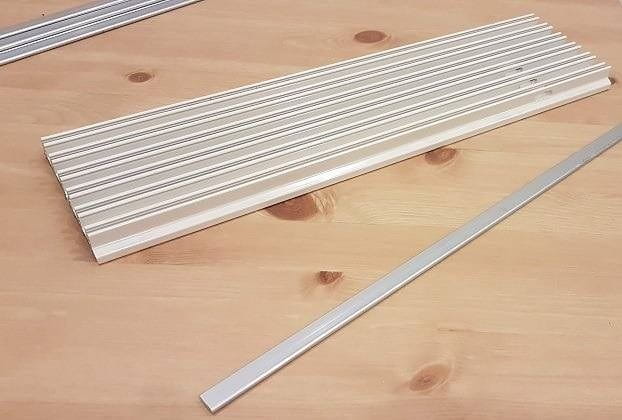

DELUXE · DETAIL Herausnehmbare Laufspur
DELUXE Schiene mit herausnehmbarer Laufspur
KONSTRUKTION modular
LAUFSPUR herausnehmbar
VORTEIL servicefreundlich
04 LAUFSPUREN
SERVICEFREUNDLICHE KONSTRUKTION

Laufspuren lassen sich aus der Bodenschiene entnehmen.

Die einzelnen Laufspuren sind nicht einfach nur Bestandteil eines geschlossenen Aluminiumprofils, sondern separat in die Schiene eingesetzt.

Dadurch können die Laufbereiche leichter gereinigt und bei Bedarf einzelne Laufspuren ausgetauscht werden.

TECHNISCHER VORTEIL Nicht die komplette Bodenschiene muss automatisch ersetzt werden, wenn eine Laufspur gewartet werden soll.

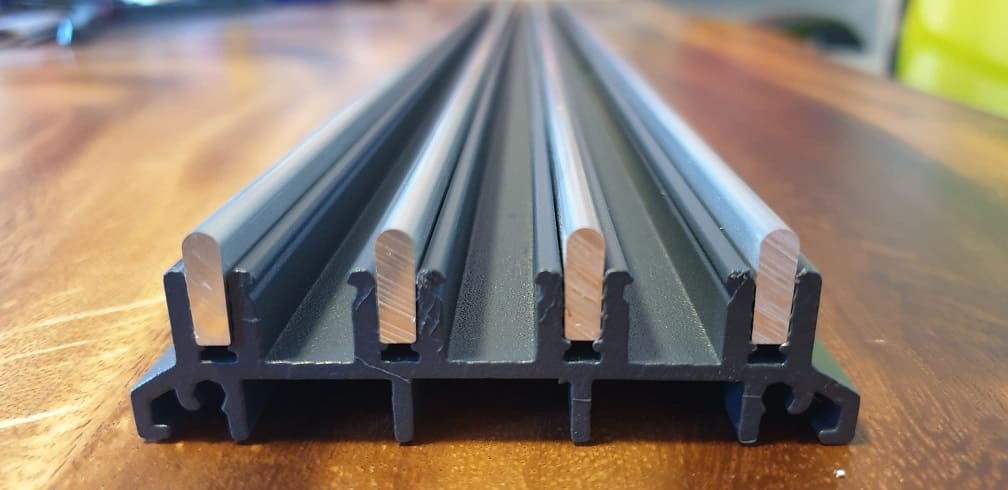

DELUXE · MEHRSPURPROFIL

Eine Bodenschiene – mehrere unabhängige Laufspuren.

Je nach DELUXE-Ausführung stehen Schienensysteme für 3 bis 7 Spuren zur Verfügung. Jedes Glaselement erhält dabei seinen eigenen Laufweg.

Mehrspurige DELUXE Bodenschiene im Detail
MINIMUM 3 Spuren
MAXIMUM 7 Spuren
GLAS 10 mm ESG
TECHNISCHE DETAILS

Schienenaufbau und Abmessungen.

Für die konkrete Planung sollten die Maße der gewählten Spuranzahl immer anhand der aktuellen technischen Unterlagen kontrolliert werden.

Besonders bei einem eingelassenen Einbau muss die tatsächliche Schienenhöhe bereits vor Herstellung des Untergrunds berücksichtigt werden.
Technische Zeichnung der DELUXE Glasschiebewand Schienen
TECHNISCHE ZEICHNUNG vergrößert ansehen ↗
SCHIENEN PFLEGEN

Saubere Laufwege unterstützen einen ruhigen Lauf.

01 Groben Schmutz entfernen Laub, Sand und andere Fremdkörper entfernen
02 Abläufe kontrollieren Wasserwege nicht dauerhaft blockieren
03 Laufspuren prüfen Verschmutzungen frühzeitig beseitigen
04 Funktion testen Glaselemente vollständig verschieben
ALS NÄCHSTES Laufwagen, H-Profile, Bürsten und Mitnehmer im Detail.
✓ SCHIENEN → LAUFWAGEN → H-PROFILE → MITNEHMER
Lauftechnik ↓
DELUXE · LAUFTECHNIK

Leichtgängige Bewegung
entsteht im Detail.

Nicht nur die Schiene entscheidet darüber, wie sich eine Glasschiebewand bewegt. Laufwagen, H-Profile, obere Führung und optionale Mitnehmer arbeiten als zusammenhängendes System.

Genau dieses Zusammenspiel sorgt dafür, dass die Glaselemente sauber geführt und komfortabel verschoben werden können.
01 LAUFWAGEN
DIE BEWEGUNG DES GLASELEMENTS

Die Laufwagen tragen das Glaselement auf der Bodenschiene.

Unterhalb der DELUXE Glaselemente befindet sich die Lauftechnik. Die Laufwagen bewegen sich auf der jeweiligen Spur der Bodenschiene.

Für einen gleichmäßigen Lauf müssen Laufwagen, H-Profil und Laufspur sauber aufeinander abgestimmt sein.

POSITION unter dem Glas
FUNKTION Gewicht führen
LAUFWEG eigene Spur
DELUXE · DETAIL Laufwagen im unteren Profil
Laufwagen der DELUXE Glasschiebewand
BAUTEIL Laufwagen
POSITION H-Profil
FUNKTION Schiebebewegung
DELUXE · PROFILTECHNIK H-Profil am Glaselement
H-Profil am Glaspaneel der DELUXE Glasschiebewand
GLAS 10 mm ESG
UNTEN H-Profil
DARIN Lauftechnik
02 H-PROFIL
GLAS UND LAUFTECHNIK VERBINDEN

Das untere H-Profil bildet die Basis des Glaselements.

Das H-Profil wird am unteren Rand des 10-mm-ESG-Glaselements angebracht und nimmt die für das Schieben benötigten Komponenten auf.

Glas, H-Profil und Laufwagen bilden damit eine technische Einheit, die auf der jeweiligen Spur der Bodenschiene geführt wird.

01 10 mm ESG
↓
02 H-Profil
↓
03 Laufwagen
03 OBERFÜHRUNG
BÜRSTENDICHTUNGEN

Bürsten unterstützen die Führung im oberen Schienensystem.

In der oberen Führung kommen Bürstenelemente zum Einsatz. Sie liegen im Bereich der Glaselemente und unterstützen eine ruhigere Führung innerhalb des Systems.

Gleichzeitig helfen die Bürsten dabei, direkten Kontakt innerhalb der Führung zu reduzieren und Schmutz vom Führungssystem fernzuhalten.

01 Führung Glaselement stabilisieren
02 Laufruhe Geräusche reduzieren
03 Schutz Schmutzeintrag reduzieren

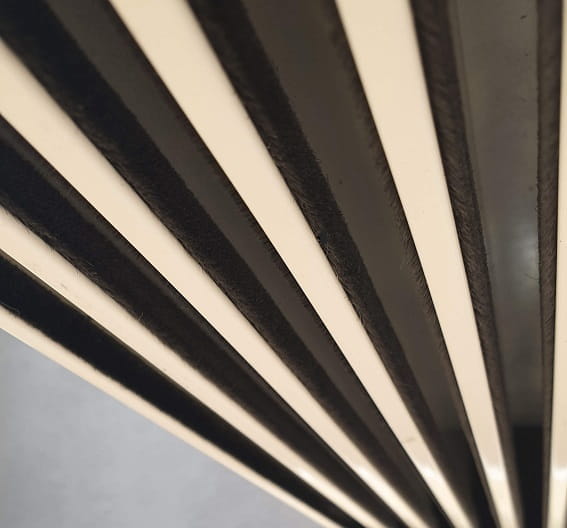

OBERFÜHRUNG · DETAIL Bürsten in der Führungsschiene
Bürsten in der oberen Führungsschiene der DELUXE Glasschiebewand
POSITION obere Führung
KONTAKT Bürsten
ZIEL ruhige Führung
DAS ZUSAMMENSPIEL

Oben geführt.
Unten getragen.

Die obere Führung stabilisiert das Glaselement, während das Gewicht über H-Profil und Laufwagen auf der Bodenschiene geführt wird.

OBEN Führungsschiene + Bürsten Führung
10 MM ESG
UNTEN H-Profil + Laufwagen Last + Bewegung
BODENSCHIENE Spurführung
DELUXE · OPTION Mitnehmer
Mitnehmer der DELUXE Glasschiebewand
AUSSTATTUNG optional
POSITION H-Profil
FUNKTION Elemente mitnehmen
04 MITNEHMER
OPTIONALER BEDIENKOMFORT

Mehrere Glaselemente beim Schieben automatisch mitnehmen.

Mitnehmer verbinden die Bewegung benachbarter Glaselemente miteinander.

Wird ein Element bewegt, kann es dadurch das nächste Element mitnehmen. Die einzelnen Scheiben müssen dann nicht immer separat verschoben werden.

OHNE MITNEHMER Elemente einzeln bewegen
→
MIT MITNEHMER weitere Scheibe wird mitgeführt
DELUXE · OPTIONALE AUSSTATTUNG

Auf Wunsch mit hochwertigem Schloss.

Für DELUXE steht optional eine abschließbare Griff-/Schlosslösung zur Verfügung. Damit lässt sich die Glasschiebewand je nach gewählter Konfiguration zusätzlich verriegeln.

DELUXE Ausstattung ansehen →
10 MM ESG
AUSSTATTUNG optional
BEDIENUNG Griff + Verriegelung
DELUXE abschließbar
DELUXE LAUFTECHNIK

Fünf Komponenten – ein Schiebesystem.

01 Laufwagen Bewegung
+
02 H-Profil Aufnahme
+
03 Bürsten Führung
+
04 Mitnehmer optional
+
05 Schloss optional
SIE MÖCHTEN DIE BAUTEILE MONTIEREN?

Zur DELUXE Schritt-für-Schritt-Montage.

Auf der Montageseite zeigen wir die richtige Reihenfolge von Schienen, Laufwagen, H-Profilen, Mitnehmern und Glaselementen.

DELUXE Montage →
ALS NÄCHSTES Technische Übersicht, Planung, FAQ und Beratung.
✓ SCHIENEN → ✓ LAUFTECHNIK → TECHNISCHE DATEN → FAQ
Technik abschließen ↓
DELUXE · TECHNISCHE ÜBERSICHT

Die wichtigsten Daten
auf einen Blick.

Schienensystem, Lauftechnik und Glaselemente bilden gemeinsam die technische Basis der DELUXE Glasschiebewand.

Für die konkrete Anlagenplanung wählen Sie anschließend zwischen DELUXE Standardgrößen und individueller Maßanfertigung.
DELUXE SYSTEMDATEN

Technische Basis.

Die konkrete Ausführung hängt von der gewählten Anlagenbreite, Höhe und Ausstattung ab.

VERGLASUNG 10 mm ESG Einscheibensicherheitsglas
SCHIENENSYSTEM 3–7 Spuren je nach Ausführung
AUSFÜHRUNGEN Standard + Maß passend zur Einbausituation
PROFILFARBEN 4 Farben inkl. Cremeweiß
BODENSCHIENE farbgleich passend zur Profilfarbe
AUSSTATTUNG Schloss optional abschließbare Lösung möglich
WELCHE DELUXE AUSFÜHRUNG?

Standardgröße oder individuelle Maßanfertigung.

Die technische Systembasis bleibt DELUXE. Entscheidend ist, ob eine passende Standardgröße verwendet werden kann oder Breite und Höhe individuell gefertigt werden sollen.

DELUXE STANDARD
DELUXE Standardgrößen

Wenn eine vorhandene Standardausführung zur geplanten Öffnung passt.

10 mm ESG 3–7 Spuren
→
DELUXE MASSANFERTIGUNG
← BREITE + HÖHE INDIVIDUELL →
DELUXE Maßanfertigung

Wenn Breite und Höhe individuell an die Einbausituation angepasst werden sollen.

individuelle Breite individuelle Höhe
→
10 MM ESG

Mehr über das Glas erfahren?

Die DELUXE Glasschiebewand wird mit 10-mm-Einscheibensicherheitsglas ausgeführt. Eigenschaften und Hintergründe zum verwendeten Sicherheitsglas erklären wir ausführlich in unserem separaten Ratgeber.

10 mm ESG erklärt →
10 MM
GLASART ESG
STÄRKE 10 mm
RATGEBER Details ansehen
WEITERFÜHRENDE INFORMATIONEN

Von der Technik zur konkreten Planung.

MONTAGE DELUXE montieren Schritt-für-Schritt-Anleitung → PROFILE DELUXE Profile Schienen & Profile ansehen → PLANUNG Richtig ausmessen Einbaumaße ermitteln → KONFIGURATION Glasschiebewand konfigurieren passende Ausführung bestimmen →
DELUXE TECHNIK · FAQ

Häufige Fragen zur Technik.

Welche Glasstärke verwendet DELUXE? +
DELUXE wird mit 10 mm ESG – Einscheibensicherheitsglas – ausgeführt.
Mit wie vielen Spuren ist DELUXE erhältlich? +
Das DELUXE Schienensystem ist je nach Ausführung mit 3 bis 7 Spuren erhältlich.
Kann die Bodenschiene in den Boden eingelassen werden? +
Abhängig von der baulichen Situation kann die Bodenschiene in den Boden integriert werden. Einbauhöhe, tragfähiger Untergrund und Entwässerung müssen dabei bereits bei der Planung berücksichtigt werden.
Welche Aufgabe haben die Laufwagen? +
Die Laufwagen befinden sich im unteren Bereich der Glaselemente und führen diese auf der jeweiligen Spur der Bodenschiene.
Wozu dienen die Mitnehmer? +
Mitnehmer sorgen dafür, dass beim Verschieben eines Glaselements weitere Elemente mitgeführt werden können.
Sind Mitnehmer bei DELUXE zwingend erforderlich? +
Nein. Die Mitnehmer sind eine optionale Ausstattung des DELUXE Systems.
Ist DELUXE auch abschließbar erhältlich? +
Ja. Für DELUXE ist optional eine hochwertige abschließbare Griff- beziehungsweise Schlosslösung erhältlich.
Gibt es DELUXE auch individuell nach Maß? +
Ja. Neben den Standardgrößen gibt es DELUXE als Maßanfertigung, bei der Breite und Höhe individuell gefertigt werden.
TECHNISCHE FRAGE?

Wir helfen bei der Planung.

Sie sind unsicher, welche Spuranzahl, Ausführung oder Einbaulösung zu Ihrer Situation passt? Senden Sie uns die Maße und bei Bedarf ein Foto der Einbausituation.

01 Maße Breite + Höhe
+
02 Foto Einbausituation
→
TERRAWIN Beratung persönlich
Foto per WhatsApp → +49 30 25814 1190 → info@terrawin.de →
TERRAWIN DELUXE

Technik verstanden.
DELUXE auswählen.

Mehrspuriges Aluminiumsystem, 10 mm ESG, durchdachte Lauftechnik und zahlreiche Ausstattungsmöglichkeiten – wählen Sie jetzt die passende DELUXE Ausführung.

10 mm ESG 3–7 Spuren Standard Maßanfertigung Schloss optional
SYSTEM DELUXE
✓ SCHIENEN ✓ LAUFTECHNIK ✓ 10 MM ESG ✓ AUSSTATTUNG
DELUXE Standard → DELUXE Maßanfertigung → Montage DELUXE →
SICHERER SPEDITIONSVERSAND
PERSÖNLICHE BERATUNG
FAIRE PREISE
SICHERE ZAHLARTEN
Dateien werden hochgeladen, bitte warten...
